回转窑大齿圈拼接与安装方法

2019-06-15

回转窑是对各种物料进行煅烧加工的常见设备,它的回转窑大齿圈直径和重量都很大,一般做成对开式连接,回转窑大齿轮厂家的小编在本文主要讲回转窑大齿圈按对开式拼接的方法:

1、将半齿圈接合面清洗干净,将筒体上安装齿圈连杆位置与纵焊缝错开 。

2、在筒体上齿圈中心线一周十等分处装上十个安装工具,点焊固定在简体上,然后吊装齿圈,将两半齿圈按图纸要求牢固连接,接口间用定位轴及热装螺栓连接成整体,对接口用塞尺检查其间隙。

3、用安装工具上的径向和轴向调整螺栓固定并调整齿圈,检查齿圈与基准齿圈(靠窑尾 端)的横向中心线的距离,调整使其偏差不大于±1.5mm,并使齿圈外圈各处到简体距离基本相等,大齿圈中心应与筒体中心重合。

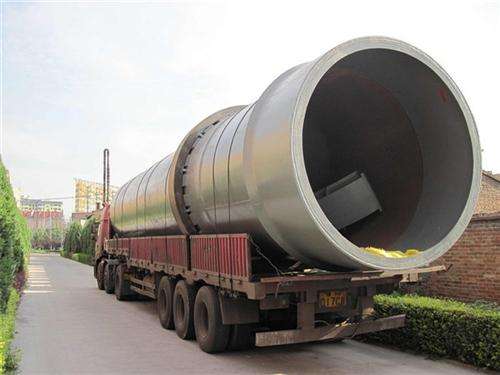

回转窑



4、转动简体,检查齿圈的径向跳动和端面跳动,调整后,径向跳动不大于1.5mm,端面跳动不大于1mm。

5、将其调整合适后,用齿轮连杆固定于窑体上。预装12个连杆中的8个,将其相应连接座与筒体点焊。

6、松开安装工具上的径向和轴向调整螺栓,再检查回转窑大齿圈的径向和端面跳动是否符合上述要求,若不符合 则应重新调整至符合要求为止。
