回转窑托轮调整方法和注意事项

2022-06-15

次

回转窑的装配结构以及回转窑托轮调整方法和注意事项

一、回转窑的装配结构：

为使物料在窑内以既定的方向移动和翻滚，回转窑必须以一定的倾斜度安装。根据试验及生产经验，倾泻度一般为3%～5%,转速一般为0.3～1.0min。目前国内设计的回转窑结构差别不大，基本上一样。回转窑的装配结构主要由筒体、托轮带、托轮、挡轮、驱动齿轮、液压马达及动力站、窑头窑尾密封罩等组成。

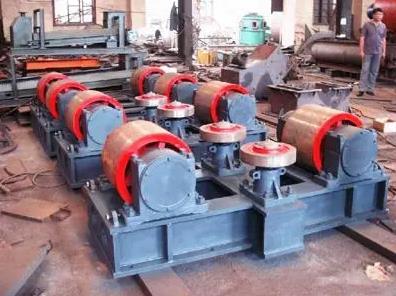

回转窑托轮

二、回转窑托轮调整方法与步骤：

1、回转窑在运行时，为减轻托轮与轮带的摩擦阻力，一般在托轮上方安装有石磨块对其进行润滑。我们在调整托轮时，则需要增加托轮与轮带的摩擦力，因此，在调整托轮前要把所有托轮上的石磨块取掉。
2、每个托轮轴承座侧都装有顶丝，为便于调整，顶丝的螺纹处应当经常加油。
3、先确定我们是要让回转窑上行还是下行，根据回转窑的旋转方向绘出托轮所受摩擦力矢量图，需要注意的是托轮所受摩擦力沿回转窑轴心线上的分量必须与窑所需要移动的方向相反；然后根据托轮需要歪斜方向确定要调整的托轮轴承座。
4、拧松需要调整的托轮轴承座的脚螺栓，并将该轴承座顶丝锁紧螺母松退2圈。先将顶丝预调90°～180°，然后启动回转窑以0.3～0.6r/min的速度慢转。运行不超过8mm/h为好。必要时可调整顶丝，此时回调90°，观察1小时，观察上行速度再调，调整到位时，顶丝要回位。回位顶丝也要逐步退，顶丝在退到位后，等一段时间，托轮轴承座与顶丝接触后再固定轴承座螺栓，紧固锁紧螺母。
5、装回托轮石磨块。

三、回转窑托轮调整应注意事项
回转窑托轮调整一般以只调Ⅰ挡为好，必要时可调Ⅱ挡；拖轮歪斜后其所受摩擦力沿回转窑轴心线上的分量方向必须一致，即不能出现八字形。
