安装烘干机大齿轮需要注意的地方

2022-11-11

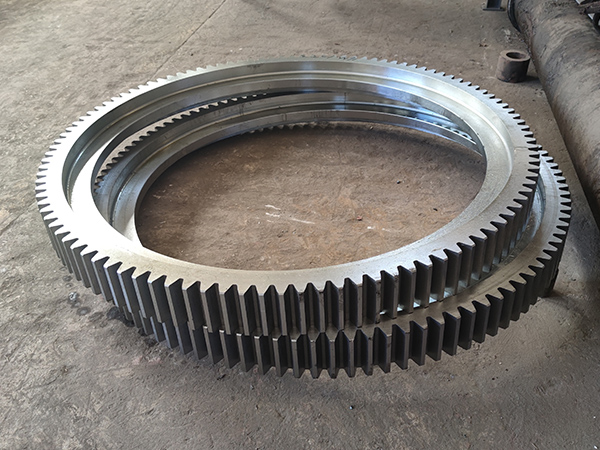

烘干机大齿轮烘干机的重要传动设备之一,安装要求高,工艺性和技术性强,需要严格按照相关设计文件、图纸、标准和说明进行操作。那么烘干机大齿轮安装时有哪些注意事项呢?
首先是大齿轮和小齿轮的配合问题,大齿轮与小齿轮的轴向相对位置偏差不大于±2mm,大齿轮和小齿轮的齿顶间隙不应小于0.25M,大齿轮、小齿轮的中心线必须与筒体的中心线重合;调整大齿轮、小齿轮的接触精度,齿面接触痕迹沿齿长不小于70%,沿齿高不小于40%。
其次烘干机大齿轮与减速器的配合问题,减速器的低速轴应与齿轮轴同心,其同轴度公差为0.2毫米。减速器的横向水平和纵向倾斜度应在减速器壳体的加工接合面上测量,允许误差为0.05毫米/米。
然后就是大齿轮和筒体的配合问题,安装前检查对接面,对接面不得有碰撞痕迹,清洁大齿圈与筒体的对接面,仔细对接两半齿轮拧紧接口螺栓,大齿圈安装完成后,转动筒体,检查大齿圈的径向跳动和横向摆动,直至校准合格。
还有一些烘干机大齿轮本身的细节问题。安装时严格控制大齿轮的径向跳动和端回面跳动;检查齿面的接触情况。接触点沿齿高方向不小于40%,沿齿宽方向不小于50%。
