烘干机配件滚圈的作用你知道吗?

2021-01-01

     煤泥烘干机的滚筒是整套设备的核心之一,而烘干机配件滚圈又是关乎滚筒正常运转的重要部件,因此煤泥烘干机滚筒滚圈的类型及设计非常重要。本文就滚圈的类型和设计进行简单讲解,可以帮助用户更加详细的了解煤泥烘干机的运行,以便客户在购买煤泥烘干机时做出正确选择。
      滚圈,就是用铸钡车削加工而成,通过垫板挡块等零件,活套安装在筒体外圈上,其结构形式和固定方式与
回转窑拖轮类同。筒体有前后两个轮带,起作用是把煤泥烘干机的筒体和物料的重量传递给托轮支承装置。

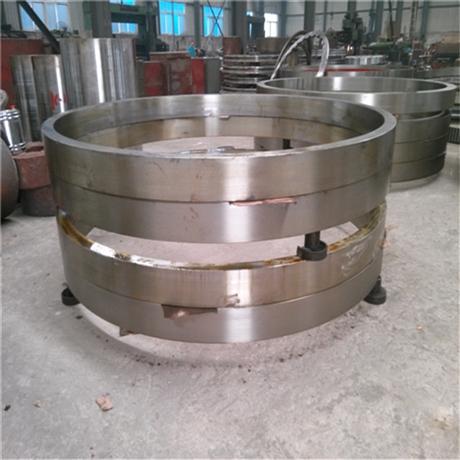

烘干机配件



      滚圈的常见的结构型式:


      1.滚圈,其截而是实心矩型,形状简单。由于截而是整体的,铸造缺陷相对来说不显得突出,裂缝少,矩形滚圈可以铸造也可以锻造,即采用大型水压机锻制滚圈,由于铸造质量原因,大型回转千燥器中,矩形滚圈使用较多。
      2.滚圈,刚性大,有利于增强通体刚度,与矩形相比可节约材料,但由于截而形状复杂在铸造冷缩过程中容易产生裂纹等缺陷,这些缺陷有时会导致横截而断裂。由于箱形滚圈内圆中部有一段不加工,因此可设计成带键滚圈。
      3.式滚圈,剖分式滚圈是将滚圈分成若千块,有螺栓连接成整依但由于滚圆剖分后使机械加工工作增加较多,刚性比整体滚圈又差,对筒体的加固作用也大大削弱,运转时又对拖轮磨损较快,故实际使用较少。
      4.筒体的联合化:为进一步简化制造、安装,增强筒体刚性,可采用将滚圈和筒体加厚段合在一起的结构。这种焊在一起的结构增强了筒体的刚性,消除了松套滚圈与筒体垫板、挡板间的磨损问题。
