三种回转窑大齿轮连接方式

2020-08-31

回转窑大齿轮有哪几种连接方式那!下面跟着厂家一起来看看吧!


   回转窑大齿轮连接方式,不同规格与使用要求的回转窑所选择的大齿轮结构方式可能是不一样的,不能一概而论,只有选择实用自己的才是适用的,不可盲目采购。大齿轮一般外形大自身重,一般都是由两半齿圈组合而成,这样便于拆装。齿数为偶数,且开口要在齿槽上,两半齿轮要准确吻合。普遍采用的是用焊接弹簧板、销轴式弹簧板或螺栓将齿圈固定到筒体上,检修大齿轮时拆卸方便。当前大齿轮的材质通常选用ZG310~570、zg35crmo、42crmo等,但在加工前须经正火处理,使硬度降为HB170~200。

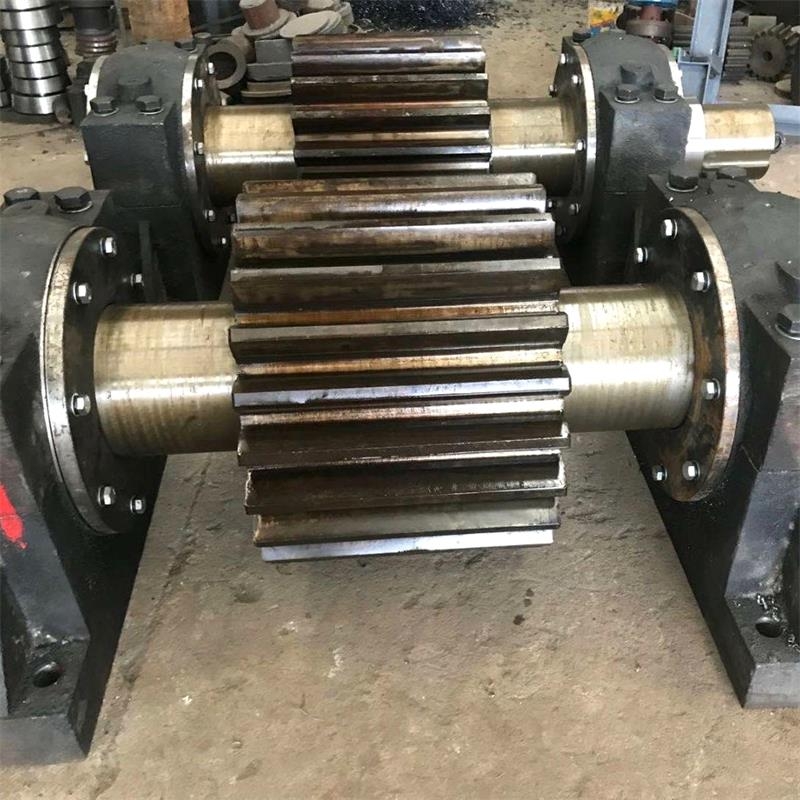

回转窑大齿轮


   连接方式有切向连接、轴向连接两种、法兰连接:


   法兰连接:这种方式一般适用于小型烘干机整体结构,制造成本相对较低结构简单,安装拆卸较为复杂。


   轴向连接:轴向连接是将大齿轮固定在筒体平行的弹性钢板上。在设备上放有垫板座两圈,其间距为1.4~1.8m,中间架有8~15块弹性钢板,与垫板一起用铆钉固定在筒体上,大齿轮用螺钉固定在钢板上。传动设备安装时,齿轮的中心线应保持平行。小齿轮可以安装在大齿轮的正下方,也可以安装在斜下方。这种连接法切线连接具有制造简单、安装容易、大齿轮可以调面使用等优点,但在传递动力时,弹性程度较差。


   切向连接:大齿轮固定在筒体切线方向的弹簧板上,弹簧板一般用20~30mm厚的钢板,宽与齿轮相等,一端成切线与垫板及沙子的烘干机固定在一起,一端用螺栓与大齿轮接合在一起,接合处可以插入垫板,这样可以调节大齿轮中心与烘干机中心位置,使之对准。


   以上就是三种回转窑大齿轮的连接方式了,你了解了吗?若想了解更多的相关信息,敬请期待小编下次分享。
